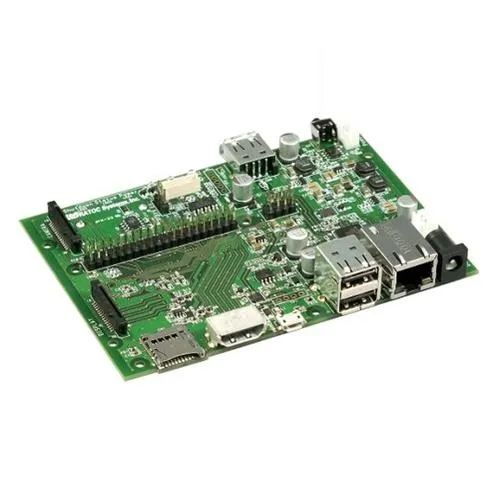

實驗室小型CM3反應載波板

Name: 實驗室小型CM3反應載波板RPi-CM3MB3L
Brand: egoan.cn/易購安
Availability: InStock

簡要描述：實驗室小型CM3反應載波板是一款緊湊型載波板，支持Raspberry Pi CM3模塊。該產品配備microSD插槽和多種電壓調節器，提供5V/3.3V/1.8V供電選擇。板載CSI、DSI連接器和電源開關電路，具有HDMI輸出、3個USB接口、以太網接口和40針GPIO擴展功能。內置RTC時鍾，尺寸為120mm×84mm，重量82g，適合嵌入式應用場景。包裝包含主機、電池及相關配件。

產品型號： RPi-CM3MB3L

所屬分類：實驗室設備

更新時間：2025-07-17

聯係我們在線谘詢

詳細說明：

RPi-CM3MB3載板是一款專為RaspberryPi Compute Module 3/3 Lite設計的高集成度擴展板，采用緊湊型布局方案，適用於嵌入式開發場景。該產品由RATOC Systems（ラトックシステム）研發生產，在硬件兼容性和功能擴展性方麵表現出色。

核心特點

✓ 兼容RaspberryPi CM3/CM3 Lite雙版本
✓ 板載三路電壓調節器（5V/3.3V/1.8V）
✓ 集成軟件控製電源開關電路
✓ 標準HAT規格40針GPIO接口
✓ 包含CSI/DSI視頻接口連接器

技術規格明細
項目	參數
電源輸入	DC 12V/3A（支持XH2P連接器或DC插孔）
工作電流	180mA@12V（HDMI輸出桌麵環境）
物理尺寸	120mm × 84mm × 1.6mm（長×寬×厚）
接口配置	• 3×USB 2.0 Type-A（1前/2後） • 10/100M以太網口 • Push-Push式microSD卡槽 • HDMI Type-A（1080p@60Hz）

功能說明

該載板內置實時時鍾模塊（RTC），可通過CR2032紐扣電池保持時間數據。擴展GPIO包含標準40針HAT接口和8針輔助接口，支持多種外設連接。

隨機附帶RPi-CM3MB3載板主體、Compute Module 3 Lite模塊、RTC備份電池、產品文檔及保修憑證，開箱即可快速部署開發環境。

注意事項：本產品需配合AC100V電源適配器使用，建議選用符合安全認證的變壓器設備。具體電源適配器選型可參考產品手冊第477頁（2019版）或第884頁（2017版）的推薦方案。
