特征
是為了知道氣相和液相的組成，製作氣液平衡曲線（所謂的xy線圖）的裝置。
xy線圖是進行蒸餾塔設計時的重要基準。
因為列部是真空夾克，所以很難受到外麵的氣溫。蒸餾裝置桐山製作所
※有專用的加熱器（地爐）。

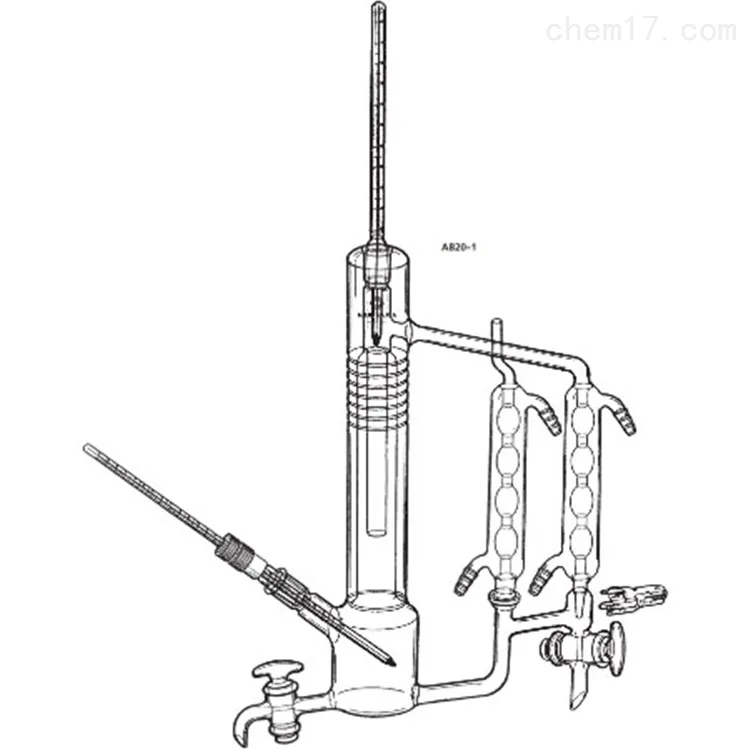

本裝置是為了製作所謂的xy平衡線圖，通過(guò)實驗采集數據的裝置。
x、y分別是液相、氣相中輕沸點成分的摩爾分數。蒸餾裝(zhuāng)置桐山製作所
xy線圖是在2個成分被加熱處於平衡狀態時，通過煤氣灶等測量液相和氣相的組成而得到的。
改變采購組成，係結複數個測量點製作。
在xy平衡線和對角線之間，根據從塔頂組成XD到塔底組成XW的階梯圖，需要全回流時的理論塔板數。
在這個例子中理論塔板(bǎn)數是4級。
因為列部是真空夾克，所以構造上不易受到外部空氣溫度的影響。
規格
接頭尺寸：TS15/25
接頭尺寸：SJ28/12
接頭尺寸：TC19
接頭尺寸：SJ19/7
容量：200mL
